Токарно-фрезерный обрабатывающий центр с ЧПУ HTC-63300 NY

*Станок на фото может отличаться от предлагаемого из-за вариантов комплектации

Краткое описание:

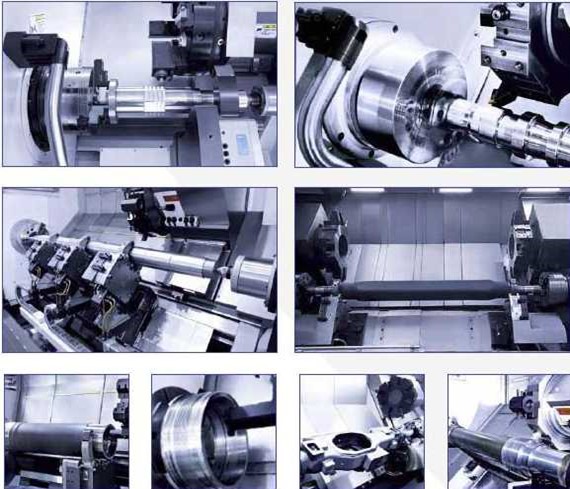

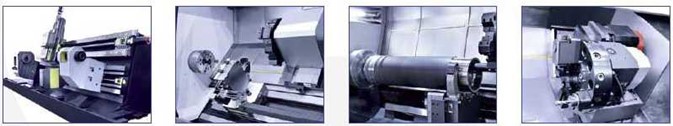

Фотографии некоторых узлов:
*могут отличаться от предлагаемого станка из-за вариантов комплектации

Крупногабаритный токарный станок с ЧПУ серии HTC - это горизонтальный токарный станок с ЧПУ, с наклонной станиной, разработанный и спроектированный компанией SMTCL в соответствии с модульной идеей конструкции, которая в настоящее время является передовой в мире; Интегральная наклонная станина 45° высокой жесткости обеспечивает стабильную работу и точность обработки и срок службы; Благодаря конечно-элементному анализу продукт реализует наиболее разумную структурную компоновку; модульная комбинация легко реализует 3-осевую и 4-осевую конфигурацию обработки.

Горизонтальный токарный станок с ЧПУ серии HTC50/63/80 использует встроенную наклонную станину под углом 45 ° (75 ° опционально для частичных моделей), использует передовую технику литья, имеет разумную внутреннюю компоновку в форме ребер, широкую поверхность направляющей, высокую общую жесткость станины, а также обладает превосходной устойчивостью к скручиванию и обладает преимуществом эффективного удаления стружки.

Токарные станки с ЧПУ серий НТС50/63/80 - продукт, разработанный и изготовленный компанией SMTCL, на основе многолетнего опыта в производстве токарных станков с ЧПУ и адаптирован к современным требованиям рынка. Продукт использует принцип серийного проектирования, модульности и стандартизации, отличается гибкой и быстрой опциональной комбинацией, что особенно подходит для таких отраслей как аэрокосмическая и энергетическая, нефтегазовая, оборонная - которые будут получать эффективную, крупногабаритную и высокоточную обработку тел вращения с реализацией фрезерных операций, обладает преимуществами лучших продуктов той же категории в мире в настоящее время.

Основная конфигурация станка

Спецификация	Единица	Станок HTC63NY
Основные параметры зоны обработки
Максимальный диаметр над станиной	mm	Ф970
Максимальная длина точения	mm	2900
Макс диаметр точения (валы/диски)	mm	Ф630
Максимальный диаметр над суппортом	mm	Ф630
Основные параметры шпинделя
Тип носа шпинделя		A2-11
Диаметр отверстия шпинделя	mm	Ф130
Макс проходящий диаметр прутка	mm	Ф115
Ступени скорости шпинделя		2х скоростной редуктор
Диапазон скорости шпинделя	r/min	20-1200
Выходная мощность главного двигателя (непрерывно/15 минут)	kw	30/37
Максимальный выходной крутящий момент шпинделя (15 минут)	N.m	2450
Диаметр стандартного патрона	дюймы	15"
Основные параметры перемещений
X/Z ускоренное перемещения осей	m/min	12/12;
Скорость быстрого перемещения по оси Y	m/min	10
Перемещение по оси X	mm	410
Перемещение по оси Z	mm	3050
Перемещение по оси Y	mm	±100
Основные параметры задней бабаки
Неуправляемое (ручное) перемещение задней бабки	mm	2850
Конус шпинделя задней бабки	morse	6
Управляемый ход пиноли задней бабки	mm	160
Диаметр пиноли задней бабки	mm	180
Основные параметры инструментального револьвера
Тип инструментального поста	BMT75	12-ти позиционный с приводным инструментом
Смена по кратчайшему пути		Да
Размеры инструмента в револьвере (квадрат/круг)	mm	32Х25/Ф50
Обороты приводного инструмента	Об\мин	3000
Мощность мотора приводного инструмента (ном\макс)	Kw	5.5\7.5
Развиваемое усилие	Nm	35
Основные параметры ось С
Макс. обороты	Об\мин	24
Макс. развиваемое усилие	Nm	1900
Основные параметры точности
Класс точности обработки		IT6 - IT7
Точность позиционирования
Ось x	mm	0.013
Ось z	mm	0.040
Ось y	mm	0.013
Ось с	Угл.сек	48"
Повторяемость
Ось x	mm	0.006
Ось z	mm	0.016
Ось y	mm	0.006
Ось с	Угл.сек	24"
Общие параметры
Максимальный вес детали - Диски/валы	kg	500/2000
Вес станка	kg	23000
Габаритный размер Д Х Ш Х В	mm	6900X2825X2680

Примечание 1: Частота вращения шпинделя соответствует диапазону скоростей в стандартной конфигурации (патрон Zhongshi). При установке других конфигураций патронов, приспособлений или главных двигателей, пожалуйста, обратите внимание на предельную скорость выбранного патрона или узла.

Примечание 2: Станки с ЧПУ предъявляют строгие требования к источнику питания. Если колебания напряжения пользователя превышают ± 10%, необходимо добавить устройство стабилизации напряжения.

Примечание 3: Вес станка указан только для справки, а окончательный вес указан в упаковочном листе станка.

Подключение\окружающая среда:

1. Питание от сети через трансформатор: 380В±10%, 15%, 50Гц±1Гц

2. Температура окружающей среды : 8～40°C.

3. Относительная влажность : ≤80%

4. Давление источника воздуха : 0,6 ～ 0,8 М Па

Список основных устанавливаемых компонентов стандартной комплектации

Наименование комплекта	Спецификация	Изготовитель
Система ЧПУ	FANUC 0i–TF	FANUC
Двигатель шпинделя	αi30/7000	FANUC
X/Y оси двигатель (с тормозом)	αiF22B/3000	FANUC
двигатель оси Z	αiF30/4000	FANUC
Двигатель оси C	αiF12/4000	FANUC
Двигатель приводного инструмента	αi6/7000	FANUC
Угловой инкодер оси C		import
Подшипники шпинделя	200X310X82	import
	200X310X99
	180X280X74
Винт по оси X	φ50 X 8 X L	import
Винт по оси Y	φ50 X 10 X L	import
Винт по оси Z	φ80 X 20 X L	import
Линейная направляющая по оси Z	65 линейная роликовая	import
Подшипник ШВП по оси X	35X72X30 35X72X45	import
Подшипник ШВП по оси Z	55X100X80 55X100X40`	import
Гидравлический патрон	15”	South Korea/Taiwan
Задняя бабка	Гидравлическая задняя бабка	SMTCL
Револьвер	12-позиционный револьвер с приводным инструментом（BMT75）	import
Конвейер эвакуации стружки		КНР
Редуктор оси CF	TS200 i=83	import

Элементы входящие в стандартную комплектацию

No.	Название элемента	Спецификация модели	Количество
1	Винты опор + опоры	M20X400	1 комплект
2	Держатель инструмента	Держатель резцов	1 комплект
		Держатель резцов 32×25	1 комплект
		Держатель расточного инструмента φ50	1 комплект
3	Переходная втулка	50x40、50x32、50x25	2 комплект
4	Инструментальная головка с прямым приводом	(для BMT75)	1 Шт
6	Головка для инструмента с приводом под прямым углом к оси Z	( для BMT75)	1 Шт
7	Конвейер эвакуации стружки		1 комплект
8	Тележка для стружки		1 комплект
9	Объем памяти программ 2 МБ.		1 комплект
10	Защитное ограждение рабочей зоны		1 комплект
11	Система подачи СОЖ с баком		1 комплект
12	Переносной пульт дистанционного управления с маховичком		1 комплект

Комплект поставки станок + опции.

Наименование позиции

HTC63300NY с ЧПУ FANUC 0i–TF

Пистолеты для продувки и промывки рабочей зоны, посадочных поверхностей.

Подставка для ног оператора

Устройство для полуавтоматической настойки инструмента (Renishaw).

Система очистки СОЖ от масляной пленки.

Автоматический люнет с программируемым перемещением и зажимом (20-165 мм).

Дополнительный люнет 100-320мм

Трансформатор, для сетевого питания 380В

(3 фазы).

Дополнительная упаковка -деревянный ящик

ШВП по осям X/Y/Z Japan/THK
