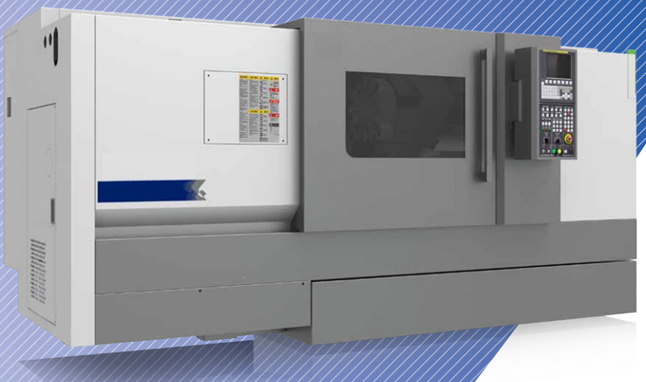

Токарный обрабатывающий центр с ЧПУ QZ40Pm/1000
*На фотографиях станок может быть показан с дополнительными опциями, не включенными в предложение
Ключевые особенности станка

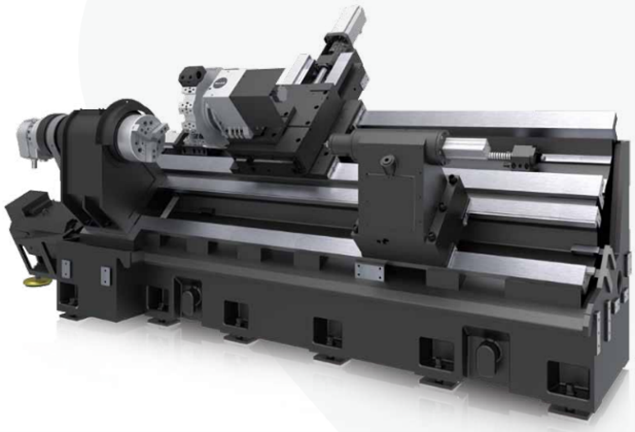

· Мощная литая чугунная станина, выполненная с ребрами жёсткости для уменьшения тепловой деформации и углом наклона в 45 градусов, отличается повышенной устойчивостью к нагрузкам и эффективно гасит вибрации.
· Суппорт револьверной головки перемещается вдоль продольной оси по закалённым направляющим скольжения шириной 110 мм с межосевым расстоянием 380 мм, что обеспечивает повышенную точность обработки и жёсткость системы СПИД (Станок – Приспособление – Инструмент – Деталь).
· Скоростной шпиндель с мощным (15/18,5 кВт) двигателем главного движения с ременным приводом и повышенным крутящим моментом 302 Нм (с базовым контроллером GSK988TA).
· Револьверная головка с быстрой индексацией и двойным сервоприводом серии Т3-Т32 италло-китайской компании IEEPO (Shenyang Machine Tool Post Division) с инструментальным интерфейсом BMT и интерфейсом приводного инструмента по DIN 1809, гарантирует усиленный зажим и высокий крутящий момент приводных инструментов.
· Массивная задняя бабка с гидроприводом пиноли и опционный неподвижный гидрофицированный люнет, обеспечивают жёсткую поддержку длинномерных заготовок.
|
|
|
Технические параметры
|
Параметры/характеристики |
Ед. изм. |
Значение |
|
|
Рабочая зона |
|||
|
Макс. проворачиваемый диаметр над станиной |
мм |
600 |
|
|
Макс. проворачиваемый диаметр над суппортом |
мм |
400 |
|
|
Макс. допустимый диаметр обработки |
мм |
500 |
|
|
Макс. длина обработки |
мм |
1 000 |
|
|
Угол наклона станины |
град |
45 |
|
|
Ход по оси X |
мм |
270 |
|
|
Ход по оси Z |
мм |
1010 |
|
|
Тип направляющих |
- |
скольжения, закалённые |
|
|
Шпиндель |
|||
|
Торец шпинделя |
- |
A2-8 |
|
|
Диапазон частоты вращения шпинделя |
об/мин |
50 - 3500 |
|
|
Размер патрона |
дюйм |
8"/10"(опция) |
|
|
Диаметр отверстия в шпинделе |
мм |
80 |
|
|
Макс. диаметр обрабатываемого прутка в шпинделе |
мм |
65 |
|
|
Макс. мощность двигателя (пост. / 15 мин) |
кВт |
15/18,5 |
|
|
Макс. крутящий момент (60 мин. / 15 мин) |
Нм |
245/302 |
|
|
Тип привода |
- |
ременный |
|
|
Регулировка частоты вращения |
- |
бесступенчатая |
|
|
Револьверная головка (приводная) |
|
||
|
Тип крепления инструментальных блоков |
- |
ВМТ-55 |
|
|
Количество позиций |
шт |
12 |
|
|
Частота вращения привода |
об/мин |
3 000 |
|
|
Макс. мощность привода (пост. /15 мин) |
кВт |
2,2/3,7 |
|
|
Сечение державки |
мм |
25×25 |
|
|
Макс. диаметр борштанги |
мм |
40 |
|
|
Задняя бабка |
|||
|
Привод пиноли |
- |
гидравлический |
|
|
Диаметр пиноли |
мм |
100 |
|
|
Ход пиноли |
мм |
100 |
|
|
Ход задней бабки по направляющим |
мм |
800 |
|
|
Конус Морзе пиноли |
- |
№4 |
|
|
Подачи |
|||
|
Рабочая подача по осям X/Z |
мм/мин |
1-8 000 |
|
|
Ускоренная подача по осям X/Z |
м/мин |
15/15 |
|
|
Точность |
|||
|
Позиционирование по осям X/Z |
мм |
0,010/0,015 |
|
|
Позиционирование по оси С |
сек |
40 |
|
|
Повторяемость позиционирования по осям X/Z |
мм |
0,005/0,007 |
|
|
Повторяемость позиционирования по оси С |
сек |
20 |
|
|
Общие параметры |
|||
|
Макс. нагрузочная способность |
Заготовка в форме диска |
кг |
200 (вкл. патрон и центр) |
|
Заготовка в форме вала |
кг |
500 (вкл. патрон и центр) |
|
|
Объём бака для СОЖ |
л |
300 |
|
|
Напряжение силовой сети |
В |
3 ф – 380±10% |
|
|
Частота силовой сети |
Гц |
50±1% |
|
|
Макс. эксплуатационная мощность |
кВА |
40 |
|
|
Габариты с учётом конвейера (Д×Ш×В) |
мм |
5 200×2 050×1 960 |
|
|
Масса станка |
кг |
5 500 |
|
|
Система ЧПУ |
- |
Fanuc 0i-TF Plus |
|
|
Двигатель главного движения |
- |
Fanuc βiP30/6 000SP |
|
|
Опции/дополнения |
|||
|
Люнет гидравлический неподвижный, диаметр |
мм |
20 - 160 |
|
|
Патрон гидравлический полый |
дюйм |
10ʺ |
|
|
Комплект вспомогательного приводного инструмента (по отдельному Перечню покупателя) |
|||

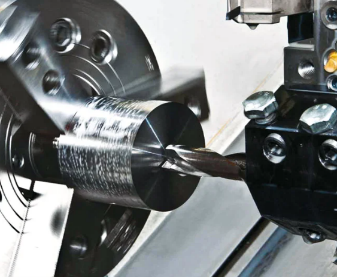

Типовые примеры обработки на QZ40Pm/1000
|
Атрибуты процесса |
Ед. изм. |
Процессы обработки |
||
|
Тип механической обработки |
тип |
Интенсивная резка цилиндрической поверхности |
Нарезание канавок на цилиндрической поверхности |
Сверление отверстия с торца |
|
Заготовка, материал |
мм |
Ø125×100, Сталь 45 |
Ø50×100, Сталь 45 |
Ø50×80, Сталь 45 |
|
Инструмент |
тип |
Резец проходной упорный радиус при вершине R1,2 |
Резец отрезной |
Сверло с мех-креплением Ø50 |
|
Частота вращения шпинделя |
об/мин |
530 |
850 |
800 |
|
Подача |
мм/об |
0,30 |
0,15 |
0,10 |
|
Глубина резания |
мм |
7 |
7 |
80 |
|
Расчётная мощность |
кВт |
14,80 |
4,90 |
7,08 |
|
Расчётный крутящий момент |
Нм |
266,10 |
56,10 |
84,50 |
|
Производительность |
см3/мин |
412,70 |
120,60 |
157,10 |
|
|
|
|
|

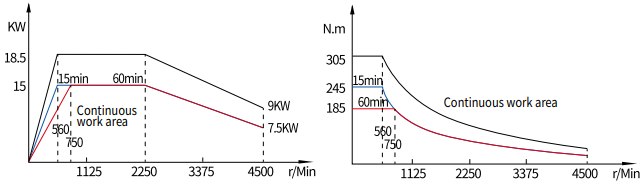

Диаграмма мощности и крутящего момента
Зона обработки и инструментальный интерфейс

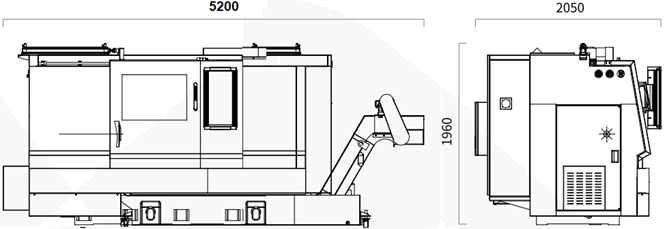

Необходимое рабочее пространство
