Токарный обрабатывающий центр с ЧПУ ZFC-360

*Станок на фото может отличаться от предлагаемого из-за вариантов комплектации

Общее описание

Токарный обрабатывающий центр серии ZFC:

Высокоточный токарный обрабатывающий центр с двухосевым механизмом подач, серия продуктов самостоятельной разработки компании ZFC, в то же время она унаследовала преимущества традиционного обрабатывающего центра, разработана при помощи международной передовой концепции проектирования, основная структура использует анализ конечных элементов, максимально оптимизирует структуру станка, улучшает жесткость станка и термическую стабильность. Эта серия станков обладает такими преимуществами, как высокая точность позиционирования, большой диапазон обработки и большой крутящий момент шпинделя и осей подач. Подходит для аэрокосмической промышленности, изготовления пресс-форм, судостроения и других отраслей промышленности как в среднем, так мелкосерийном и крупносерийном режиме производствах.

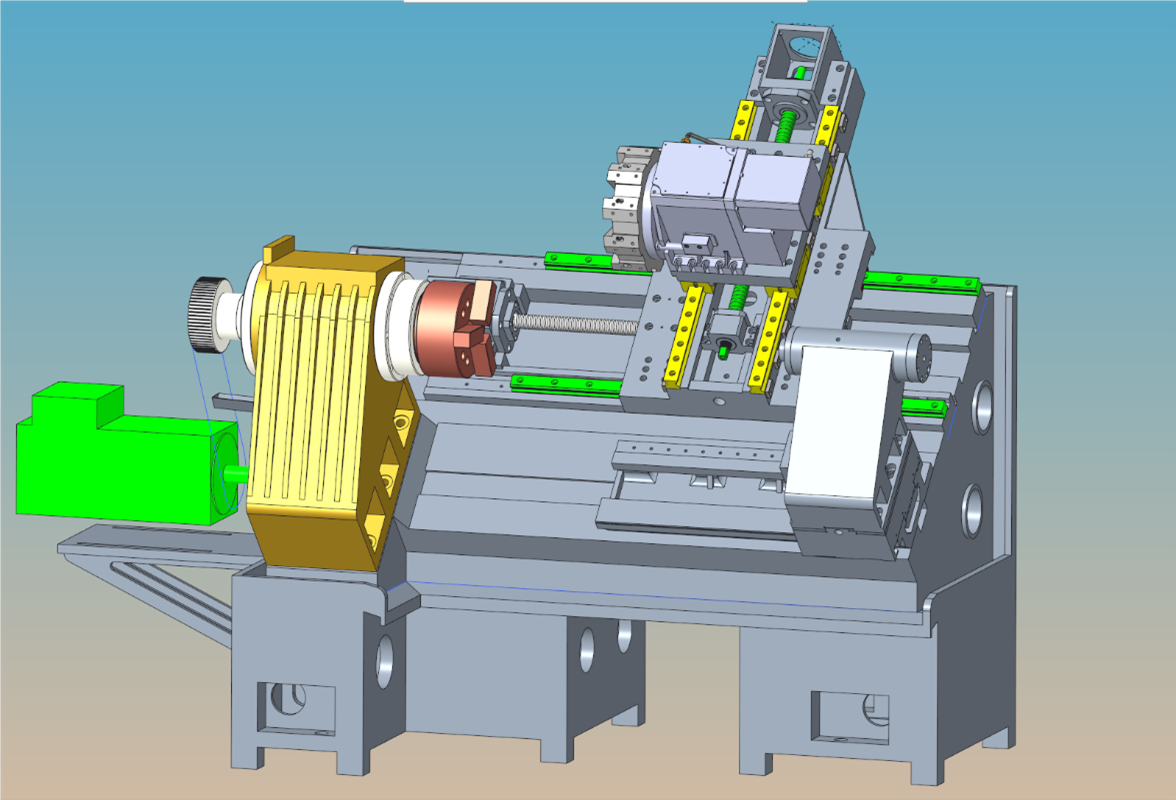

Станок имеет классическую структурную схему.

Элементы основной конструкции изготовлены из высококачественного чугуна, прошли этап «старения», эффективно устраняют напряжение внутри конструкции, а компоновка ее разумна, с хорошей жесткостью и стабильностью.

Основные технические характеристики и параметры станка ZFC-360

раздел	спецификация	единица	ZFC-360
Наклонная станина	Монолитное литье		Наклон 45°
Диапазон обработки	Макс. диаметр над станиной	mm	Φ420
	Макс. длина обработки	mm	500
	Макс. диаметр обработки	mm	Φ290 (Φ360)* диск Φ160 (Φ210)* вал
перемещения	перемещение по X	mm	250
	перемещение по Z	mm	530
	Макс. перемещения задней бабки	mm	450
	X/Z ускоренный ход	m/min	20/20
шпиндель	торец шпинделя		A2-5
	Ном.\макс. мощность	Kw	11/15
	макс. крутящий момент	NM	110
	Макс. обороты шпинделя	Rpm	5000
	Диаметр отверстия шпинделя	mm	Φ56
	Диаметр отверстия тяги патрона	mm	Φ46
	патрон		6 дюймов
Точность обработки	X/Z повторяемость	mm	X0.003/Z0.003
Точность обработки	X/Z Точность позиционирования	mm	X0.005/Z0.005
резцедержатель (стандарт)	тип		гидравлический 80-12T
	Количество положений		12
	характеристики хвостовика	mm	□25*25
	характеристики расточной оправки	mm	Φ32
задняя бабка с пинолью	тип перемещения задней бабки		Зацепление суппортом + ручная фиксация
	диаметр пиноли	mm	Φ72
	ход пиноли	mm	100
	конус пиноли		MT4
общее	Длина× ширина × высота	mm	2600x1600x1750
общее	вес	Kg	около 3000

*При смене инструмента не над деталью

Стандартная комплектация станка ZFC-360

номер	имя	описание	замечание
1	ЧПУ	FANUC 0i-TF PLUS	1 компл.
2	шпиндель	A2-5
3	мотор шпинделя (постоянно/60 мин)	11/15KW
4	револьвер	80-12T
5	Гидравлический патрон	6 дюймов
6	серводвигатель X	11NM
7	серводвигатель Z	11NM
8	X ШВП	32*10	C3
9	Z ШВП	32*10	C3
10	X направляющая	35 Линейная	шариковая
11	Z направляющая	35 Линейная	шариковая
12	подшипник ШВП	2562	P4 класс
13	транспортер стружки	гусеничный
14	Стандартная система подачи СОЖ
15	Гидравлическая станция
16	Задняя бабка
17	Компл. мягких кулачков к патрону		1 компл.
18	Шестигра́нные ключи		1 компл.
19	аксессуары		1 компл.
20	Крестообразная отвертка		1 шт.
21	Шлицевая отвертка		1 шт.
22	Патронный ключ		1 шт.
23	инструкц. по экспл. мех. части		1 шт.
25	инструкц. по экспл. элект. части		1 шт.
26	Сертификат		1 компл.
27	Ключ от электрического шкафа		1шт.
28	Комплект опор к станку		1 компл.
29	Руководство по системе ЧПУ		2 шт.

Note: Поскольку Компания продолжает совершенствовать свою продукцию, Компания оставляет за собой право изменять дизайн, спецификации и конфигурации в любое время на аналогичную или более качественную без предварительного уведомления

Условия окружающей среды для использования станка ZFC-360 :

* Электрическая система: напряжение переменного тока 380В (± 10%), 3-фазная 5-проводная система, частота: 50Гц (± 1Гц). Сопротивление заземляющего разъема должно быть менее 0,3 Ω. При запуске основного двигателя на высоких оборотах перепад напряжения не должен превышать 5%. При необходимости Заказчик должен увеличить мощность источника питания для обеспечения стабильной работы.

* Температура монтажного помещения станка составляет 15 ~ 35 °C, но необходимо учесть, что чем выше колебания температуры окружающей среды, тем ниже стабильность и точность обработки. Наилучшие пределы колебаний +/- 1 °C

* 20-75% влажности при относительной комнатной температуре.

* Электрооборудование должно быть установлено ниже 1000 м. При превышении этого показателя мощность системы сервопривода снизится.

* Станок может работать непрерывно, стабильно и надежно в вышеуказанных условиях, обеспечивая точность обработки
