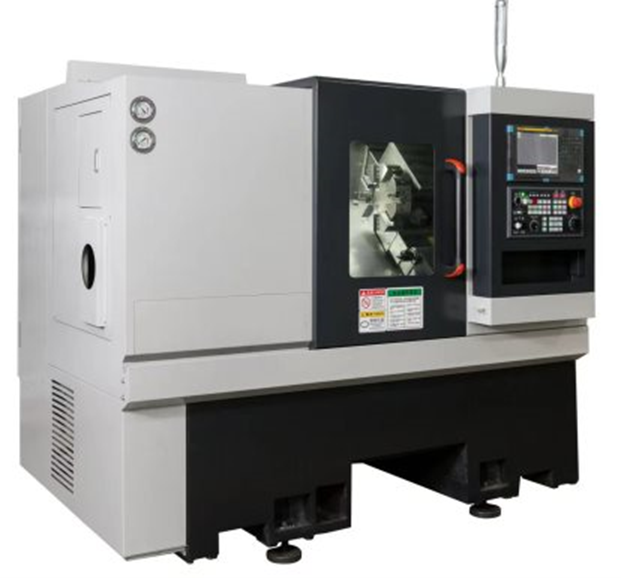

Токарный обрабатывающий центр с ЧПУ ZFC-580
*Станок на фото может отличаться от предлагаемого из-за вариантов комплектации
*Станок на модели может отличаться от предлагаемого из-за вариантов комплектации
Общее описание
Токарный обрабатывающий центр серии ZFC:
Высокоточный токарный обрабатывающий центр с двухосевым механизмом подач, серия продуктов самостоятельной разработки компании ZFC, в то же время она унаследовала преимущества традиционного обрабатывающего центра, разработана при помощи международной передовой концепции проектирования, основная структура использует анализ конечных элементов, максимально оптимизирует структуру станка, улучшает жесткость станка и термическую стабильность. Эта серия станков обладает такими преимуществами, как высокая точность позиционирования, большой диапазон обработки и большой крутящий момент шпинделя и осей подач. Подходит для аэрокосмической промышленности, изготовления пресс-форм, судостроения и других отраслей промышленности как в среднем, так мелкосерийном и крупносерийном режиме производствах.
Станок имеет классическую структурную схему.
Элементы основной конструкции изготовлены из высококачественного чугуна, прошли этап «старения», эффективно устраняют напряжение внутри конструкции, а компоновка ее разумна, с хорошей жесткостью и стабильностью.
Основные технические характеристики и параметры станка ZFC-580
|
раздел |
спецификация |
единица |
ZFC-580 |
|
Наклонная станина |
Монолитное литье |
|
наклон 30° |
|
Диапазон обработки |
Макс. диаметр над станиной |
mm |
Φ580 |
|
Макс. длина обработки |
mm |
520 |
|
|
Макс. диаметр обработки |
mm |
Φ380 (Φ500)* диск Φ280 (Φ300)* вал |
|
|
перемещения |
перемещение по X |
mm |
280 |
|
перемещение по Z |
mm |
530 |
|
|
Макс. перемещения задней бабки |
mm |
450 |
|
|
X/Z ускоренный ход |
m/min |
20/20 |
|
|
шпиндель
|
торец шпинделя |
|
A2-6 |
|
Ном.\макс. мощность |
Kw |
15/18.5 |
|
|
макс. крутящий момент |
NM |
174 |
|
|
Макс. обороты шпинделя |
Rpm |
4000 |
|
|
Диаметр отверстия шпинделя |
mm |
Φ79 |
|
|
Диаметр отверстия тяги патрона |
mm |
Φ52 |
|
|
патрон |
|
8 Дюймов |
|
|
Точность обработки |
X/Z повторяемость |
mm |
X0.003/Z0.003 |
|
X/Z Точность позиционирования |
mm |
X0.005/Z0.005 |
|
|
резцедержатель (стандарт) |
тип |
|
гидравлический 80-12T |
|
Количество положений |
|
12 |
|
|
характеристики хвостовика |
mm |
□25*25 |
|
|
характеристики расточной оправки |
mm |
Φ32 |
|
|
задняя бабка с пинолью |
тип перемещения задней бабки |
|
Зацепление суппортом + ручная фиксация |
|
диаметр пиноли |
mm |
Φ90 |
|
|
ход пиноли |
mm |
120 |
|
|
конус пиноли |
|
MT5 |
|
|
общее |
Длина× ширина × высота |
mm |
2900x1950x2000 |
|
вес |
Kg |
Около 4000 |
*При смене инструмента не над деталью
Стандартная комплектация станка ZFC-580
|
номер |
имя |
описание |
замечание |
|
1 |
ЧПУ |
FANUC 0i-TF PLUS |
1 компл. |
|
2 |
шпиндель |
A2-6 |
|
|
3 |
мотор шпинделя (постоянно/30 мин) |
15/18.5 KW |
|
|
4 |
револьвер |
80-12T |
|
|
5 |
Гидравлический патрон |
8 дюймов |
|
|
6 |
серводвигатель X |
11NM |
|
|
7 |
серводвигатель Z |
20NM |
|
|
8 |
X ШВП |
32*10 |
C3 |
|
9 |
Z ШВП |
32*10 |
C3 |
|
10 |
X направляющая |
35 Линейная |
шариковая |
|
11 |
Z направляющая |
35 Линейная |
шариковая |
|
12 |
подшипник ШВП |
2562 |
P4 класс |
|
13 |
транспортер стружки |
гусеничный |
|
|
14 |
Стандартная система подачи СОЖ |
|
|
|
15 |
Гидравлическая станция |
|
|
|
16 |
Задняя бабка |
|
|
|
17 |
Компл. мягких кулачков к патрону |
|
1 компл. |
|
18 |
Шестигра́нные ключи |
|
1 компл. |
|
19 |
аксессуары |
|
1 компл. |
|
20 |
Крестообразная отвертка |
|
1 шт. |
|
21 |
Шлицевая отвертка |
|
1 шт. |
|
22 |
Патронный ключ |
|
1 шт. |
|
23 |
инструкц. по экспл. мех. части |
|
1 шт. |
|
25 |
инструкц. по экспл. элект. части |
|
1 шт. |
|
26 |
Сертификат |
|
1 компл. |
|
27 |
Ключ от электрического шкафа |
|
1шт. |
|
28 |
Комплект опор к станку |
|
1 компл. |
|
29 |
Руководство по системе ЧПУ |
|
2 шт. |
Note: Поскольку Компания продолжает совершенствовать свою продукцию, Компания оставляет за собой право изменять дизайн, спецификации и конфигурации в любое время на аналогичную или более качественную без предварительного уведомления
Условия окружающей среды для использования станка ZFC-580 :
* Электрическая система: напряжение переменного тока 380В (± 10%), 3-фазная 5-проводная система, частота: 50Гц (± 1Гц). Сопротивление заземляющего разъема должно быть менее 0,3 Ω. При запуске основного двигателя на высоких оборотах перепад напряжения не должен превышать 5%. При необходимости Заказчик должен увеличить мощность источника питания для обеспечения стабильной работы.
* Температура монтажного помещения станка составляет 15 ~ 35 °C, но необходимо учесть, что чем выше колебания температуры окружающей среды, тем ниже стабильность и точность обработки. Наилучшие пределы колебаний +/- 1 °C
* 20-75% влажности при относительной комнатной температуре.
* Электрооборудование должно быть установлено ниже 1000 м. При превышении этого показателя мощность системы сервопривода снизится.
* Станок может работать непрерывно, стабильно и надежно в вышеуказанных условиях, обеспечивая точность обработки
