Токарный обрабатывающий центр с ЧПУ ZFC-M100YC

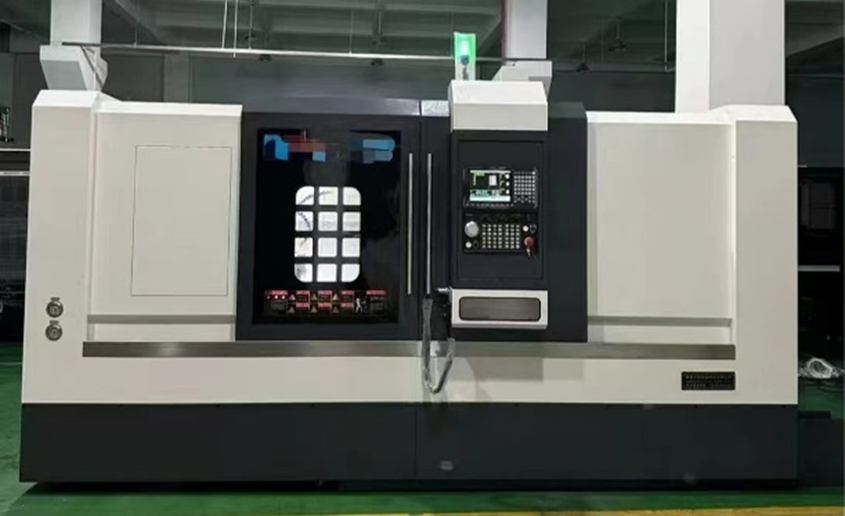

*Станок на фото может отличаться от предлагаемого из-за вариантов комплектации

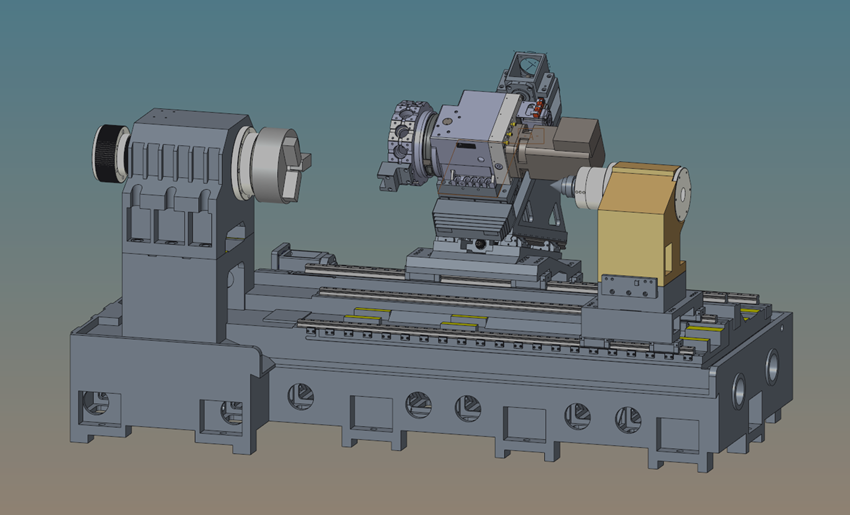

*Станок на модели может отличаться от предлагаемого из-за вариантов комплектации
Общее описание
Токарный обрабатывающий центр серии ZFC:
Высокоточный токарный обрабатывающий центр с двухосевым механизмом подач, серия продуктов самостоятельной разработки компании ZFC, в то же время она унаследовала преимущества традиционного обрабатывающего центра, разработана при помощи международной передовой концепции проектирования, основная структура использует анализ конечных элементов, максимально оптимизирует структуру станка, улучшает жесткость станка и термическую стабильность. Эта серия станков обладает такими преимуществами, как высокая точность позиционирования, большой диапазон обработки и большой крутящий момент шпинделя и осей подач. Подходит для аэрокосмической промышленности, изготовления пресс-форм, судостроения и других отраслей промышленности как в среднем, так мелкосерийном и крупносерийном режиме производствах.
Станок имеет классическую структурную схему.
Элементы основной конструкции изготовлены из высококачественного чугуна, прошли этап «старения», эффективно устраняют напряжение внутри конструкции, а компоновка ее разумна, с хорошей жесткостью и стабильностью.
Основные технические характеристики и параметры станка ZFC-M100YC
|
раздел |
спецификация |
единица |
ZFC-M100YC |
|
станина |
Монолитное литье |
|
наклон 30° |
|
Диапазон обработки |
Макс. диаметр над станиной |
mm |
Φ760 |
|
Макс. длина обработки |
mm |
1000 |
|
|
Макс. диаметр обработки |
mm |
Φ350 (Φ400)* Диск Φ280 (Ф350)* вал |
|
|
перемещения и ускоренные подачи |
X1 физический ход вала |
mm |
280 |
|
X2 физический ход вала |
mm |
160 |
|
|
перемещение по оси Y |
mm |
±50 |
|
|
Z физический ход вала |
mm |
1080 |
|
|
Макс. перемещение задней бабки |
mm |
1000 |
|
|
X/Z ускоренный ход |
m/min |
20/20 |
|
|
шпиндель
|
Тип торца шпинделя |
|
A2-8 |
|
Ном.\макс. мощность мотора шпинделя |
Kw |
18.5/22 |
|
|
макс. крутящий момент шпинделя |
NM |
210 |
|
|
Макс. обороты шпинделя |
Rpm |
3000 |
|
|
Диаметр отверстия шпинделя |
mm |
Φ93 |
|
|
Диаметр отверстия трубы тяги |
mm |
Φ75 |
|
|
патрон |
|
10 Дюймов |
|
|
Ось С точность позиционирования |
Углов секунд |
8 |
|
|
Точность обработки |
X/Y/Z Повторяемость |
mm |
X0.003/ Y0.003/Z0.003 |
|
X/Y/Z Точность позиционирования |
mm |
X0.005/ Y0.005/Z0.005 |
|
|
Технические характеристики револьверной головки |
тип |
|
BMT55 |
|
Количество положений |
|
12 |
|
|
характеристики хвостовика |
mm |
□25*25 |
|
|
характеристики расточной оправки |
mm |
Φ32 |
|
|
Макс обороты приводного инструмента |
Rpm |
6000 |
|
|
Мощность/крутящий момент прив. Инстр. |
kW\Nm |
4,5\12 |
|
|
задняя бабка |
тип подачи задней бабки |
|
Мотор, ШВП |
|
Диаметр пиноли |
mm |
Φ170 |
|
|
перемещение |
mm |
1000 |
|
|
Конус пиноли |
|
MT6 |
|
|
вес\габариты |
Длина× ширина × высота |
mm |
3700x2185x2152 |
|
вес |
Kg |
около 5800 |
*При смене инструмента не над деталью
Стандартная комплектация станка ZFC-M100YC
|
номер |
имя |
характеристики или маркировка |
замечание |
|
1 |
ЧПУ |
FANUC 0i-TF PLUS |
1 компл. |
|
2 |
шпиндель |
A2-8 |
|
|
3 |
мотор шпинделя |
18.5/22KW |
|
|
4 |
инструментальный револьвер |
BMT55-T12 |
|
|
5 |
Гидравлический патрон |
10 дюймов + комплект кулачков |
|
|
6 |
серводвигатель X1 |
20 NM |
|
|
7 |
серводвигатель X2 |
20 NM |
|
|
8 |
серводвигатель Z |
27 NM |
|
|
9 |
Серводвигатель задней бабки |
20 NM |
|
|
10 |
X1 ШВП |
32*10 |
C3 |
|
11 |
X2 ШВП |
32*10 |
C3 |
|
12 |
Z ШВП |
40*10 |
C3 |
|
13 |
X1 Направляющие |
35 Линейные направляющие |
|
|
14 |
X2 Направляющие |
35 Линейные направляющие |
|
|
15 |
Z Направляющие |
45 Линейные направляющие |
|
|
16 |
Подшипники ШВП |
2562 |
P4 класс |
|
17 |
электроавтоматика |
|
|
|
18 |
Транспортер для стружки |
гусеничный |
|
|
19 |
Гидравлическая станция |
|
|
|
20 |
Ось С, Тормоз оси С |
|
|
|
21 |
Стандартная система подачи СОЖ |
|
|
|
22 |
Шестигранные ключи |
|
1 компл. |
|
23 |
Коробка для аксессуаров |
|
1шт. |
|
24 |
Крестообразная отвертка |
|
1 шт. |
|
25 |
Шлицевая отвертка |
|
1 шт. |
|
26 |
Патронный ключ |
|
1 шт. |
|
27 |
инструкция по эксплуатации мех. части |
|
1 шт. |
|
28 |
инструкция по эксплуатации эл. части |
|
1 шт. |
|
29 |
Сертификат |
|
1 компл. |
|
30 |
Ключ от электрического шкафа |
|
1 шт. |
|
31 |
Руководство по системе ЧПУ |
|
2 компл. |
Note: Поскольку Компания продолжает совершенствовать свою продукцию, Компания оставляет за собой право изменять дизайн, спецификации и конфигурации в любое время на аналогичную или более качественную без предварительного уведомления
Условия окружающей среды для использования станка ZFC-M100YC :
* Электрическая система: напряжение переменного тока 380В (± 10%), 3-фазная 5-проводная система, частота: 50Гц (± 1Гц). Сопротивление заземляющего разъема должно быть менее 0,3 Ω. При запуске основного двигателя на высоких оборотах перепад напряжения не должен превышать 5%. При необходимости Заказчик должен увеличить мощность источника питания для обеспечения стабильной работы.
* Температура монтажного помещения станка составляет 15 ~ 35 °C, но необходимо учесть, что чем выше колебания температуры окружающей среды, тем ниже стабильность и точность обработки. Наилучшие пределы колебаний +/- 1 °C
* 20-75% влажности при относительной комнатной температуре.
* Электрооборудование должно быть установлено ниже 1000 м. При превышении этого показателя мощность системы сервопривода снизится.
* Станок может работать непрерывно, стабильно и надежно в вышеуказанных условиях, обеспечивая точность обработки
