Токарный станок с ЧПУ CAK-100135
Новая серия CAK сохраняет характеристики и конструкцию предыдущего поколения улучшенную точность, антивибрационные свойства, функции и стабильность, новый дизайн обладает лучшей водонепроницаемостью.
Основные технические параметры и точность стандартных станков
|
Пункт |
Единица |
Спецификация |
Замечания |
|
|
Макс. диаметр детали над станиной |
миллиметр |
1000 |
|
|
|
Максимальная длина точения |
миллиметр |
1250 |
Horizontal 6-tool holder |
|
|
Максимальный диаметр точения |
миллиметр |
700 |
Horizontal 6-tool holder |
|
|
Максимальный поворот над кареткой |
миллиметр |
700 |
|
|
|
Форма носика веретена |
|
А2-11 |
|
|
|
Диаметр отверстия шпинделя |
миллиметр |
104 |
|
|
|
Диапазон скоростей вращения шпинделя |
об/мин |
17 ~ 1000 |
|
|
|
Серия скоростей вращения шпинделя |
|
Гидравлическая четырехступенчатая передача, бесступенчатое переключение скоростей на каждой передаче |
|
|
|
Мощность главного двигателя |
Квт |
15 |
|
|
|
Стандартный диаметр патрона |
миллиметр |
500 ручной |
|
|
|
Быстрая скорость перемещения по оси X |
м/мин |
6 |
|
|
|
Быстрая скорость перемещения по оси Z |
м/мин |
10 |
|
|
|
Ход по оси X |
миллиметр |
510 |
|
|
|
Ход по оси Z |
миллиметр |
1250 |
|
|
|
Диаметр втулки задней бабки |
миллиметр |
125 |
|
|
|
Ход втулки задней бабки |
миллиметр |
200 (hydraulic) |
|
|
|
Конус задней бабки |
Морзе |
6# |
|
|
|
Высота центра |
До станины |
миллиметр |
545 |
|
|
До пола |
миллиметр |
1290 |
|
|
|
Объем бака СОЖ |
л. |
210 |
|
|
|
Производительность помпы СОЖ |
л/мин |
80 |
|
|
|
Вес станка |
кг |
7500 |
|
|
|
Внешние габариты (ДхШхВ) |
миллиметр |
5360Х2250Х1930 |
|
|
|
Электрическая мощность |
КВА |
25 |
|
|
* Вес станка указан только для справки, а окончательный вес зависит от упаковочного листа станка.
Графики мощности и момента главного двигателя:
Точность станка
Точность этого станка соответствует национальному стандарту GB / T 25659.1-2010 Китайской Народной Республики «Упрощенный горизонтальный токарный станок с ЧПУ, часть 1: прецизионный контроль».
|
Тестовое задание |
Заводской стандарт |
|
|
Точность обработки |
IT6~IT7 |
|
|
Обработка округлости заготовки |
0,005 мм |
|
|
Постоянство диаметра обработки |
0,03 мм / 300 мм |
|
|
Обработка плоскостности заготовки |
0,025мм/Ф300мм |
|
|
шероховатость поверхности заготовки |
внешний диаметр Ra1,6 мкм |
|
|
Точность позиционирования |
Ось X |
0,024 мм |
|
Ось Z |
0,03 мм |
|
|
Повторяемость |
Ось X |
0,008 мм |
|
Ось Z |
0,014 мм |
|
Стандартная конфигурация станка и перечень основных закупаемых деталей
|
Нет. |
имя |
изготовитель |
Модели и технические характеристики |
количество |
Замечания |
|
1 |
Система ЧПУ |
FANUC |
FANUC-0i-TF plus |
1 комплект |
|
|
2 |
Главный двигатель |
GSK |
ZJY265A-15BM-B3LY1(SY) |
||
|
3 |
Серводвигатель оси X |
FANUC |
βiSc 12/2000 |
||
|
4 |
Серводвигатель оси Z |
FANUC |
βiSc 22/2000 |
||
|
5 |
Винт оси X |
SMTCL |
FFZD4005-3/P3 |
1 комплект |
|
|
6 |
Винт оси Z |
SMTCL |
FFZD5010-4/P3 |
1 комплект |
|
|
7 |
Подшипник шпинделя |
SMTCL |
NH3032К/П4 |
1 комплект |
|
|
234432/P4 |
|||||
|
NH3026К/P4 |
|||||
|
9 |
Держатель инструмента |
SMTCL |
Вертикальная четырехпозиционная |
1 комплект |
|
|
10 |
Ручной патрон |
SMTCL |
φ500 |
1 комплект |
Option 630 3jaw |
Перечень основных принадлежностей стандартных станков
|
категория |
Нет. |
Имя |
Спецификация |
Количество |
Замечание |
|
Стандартная поставка |
А. |
Анкерные винты и гайки шайб |
ГБ/Т799-1988 М24×400 ГБ/Т97.1-1985 24 ГБ/Т41-2000 М24 |
12 комплектов |
|
|
Б. |
Высочайший уровень |
С25-2 5 |
1 шт. |
|
|
|
В. |
соединительная втулка |
А63-03021Л |
1 шт. |
|
|
|
Г. |
Гайка |
С25-4-32 М64Х2 |
1 шт. |
|
|
|
Д. |
Топ-сет |
120/5 16С02090 |
1 шт. |
|
|
|
Е. |
Люнет |
Φ50～Φ400 |
1 комплект |
Стандартный |
|
|
Ж. |
Переходник люнета |
Φ20～Φ110 |
1 комплект |
|
|
|
Стандартный комплект документации |
А. |
сертификат |
|
1 комплект |
Бумажная версия |
|
Б. |
Товарная накладная |
|
1 комплект |
Бумажная версия |
|
|
В. |
Руководство по обслуживанию |
|
1 комплект |
Бумажная версия |
|
|
Г. |
Руководство по технике безопасности |
|
1 комплект |
USB диск |
|
|
Д. |
Инструкция по эксплуатации |
|
1 комплект |
||
|
Е. |
Руководство по техническому обслуживанию |
|
1 комплект |
||
|
Ж. |
Инструкции по транспортировке и установке |
|
1 комплект |
||
|
З. |
Руководство по эксплуатации ручного патрона (или руководство по техническому обслуживанию) |
Для ручного патрона |
1 комплект |
||
|
И. |
Руководство по эксплуатации патрона, масляного цилиндра (или руководство по техническому обслуживанию) |
Дополнительный гидравлический патрон |
1 комплект |
||
|
К. |
Руководство по эксплуатации держателя инструмента |
|
1 комплект |
||
|
Л. |
Руководство по эксплуатации электрики |
|
1 комплект |
||
|
М. |
Атлас трасс |
|
1 комплект |
||
|
Н. |
Таблица параметров машины |
|
1 комплект |
||
|
О. |
Файл системы ЧПУ |
|
1 комплект |

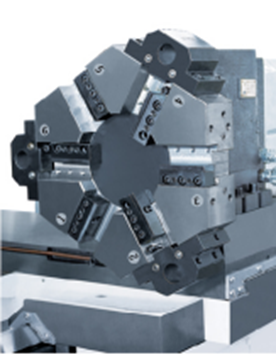

6-позиционный револьвер:

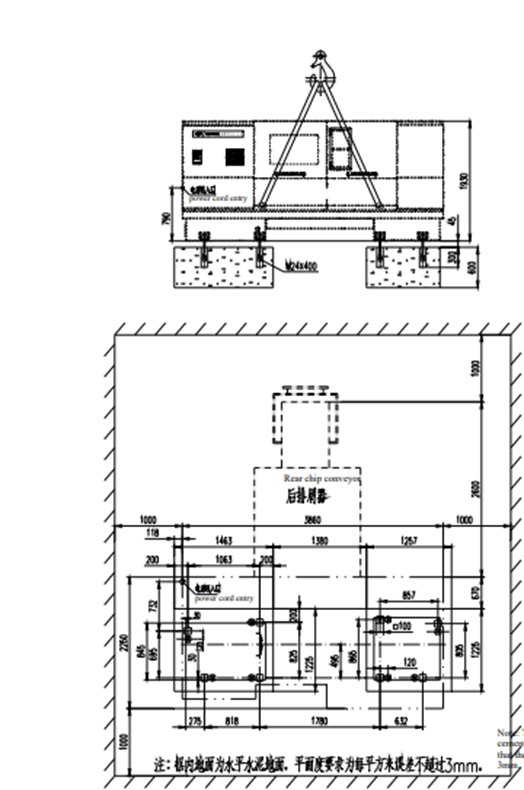

Необходимое рабочее пространство:
