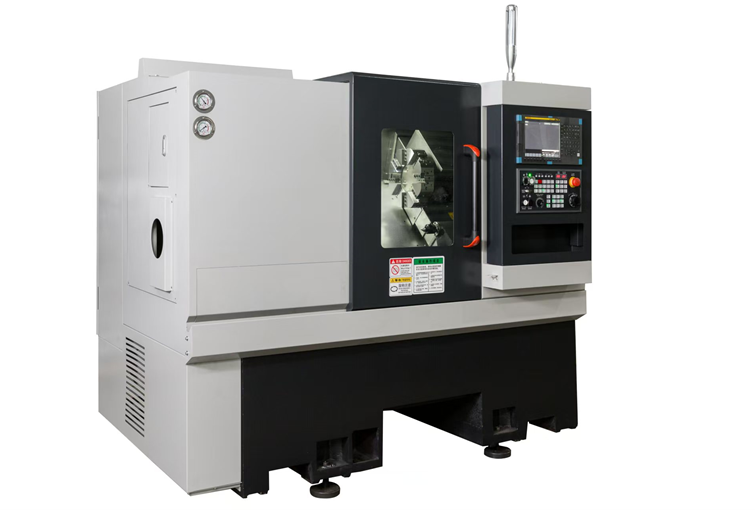

Токарный станок с ЧПУ ZF-2500Т
* На фотографии станок может быть показан с дополнительными опциями, не включенными в Предложение
Техническое описание и ключевые особенности ZF-2500Т
Эта cерия станков компании ZFC разработана на основе более, чем 25-ти летнего опыта в проектировании, производстве и применении станочных комплектующих и контроллеров ЧПУ. Станки идеально работают с системными приводами и типами серводвигателей большинства крупных компаний, производящих системы ЧПУ: FANUC, Mitsubishi, Syntec и Siemens. Токарный центр разработан для проведения сложных и многократных технологических процедур металлообработки с высокой точностью. Эта серия идеально подходит для любой отрасли, требующей различных типов станков, режущего инструмента, технологического оборудования, или для любой отрасли, использующей серийное производство, требующее многократной фиксации и регулировки, такой как атомная индустрия, энергетика, машиностроение, автомобильная промышленность, аэрокосмическая отрасль, судостроение или ВПК.
Технические характеристики ZF-2500Т
|
Параметры |
Е.изм. |
Значение |
|
|
Шпиндель, сервоприводы |
Форма торца шпинделя |
тип |
А2-8 |
|
Диаметр сквозного отверстия шпинделя |
мм |
87 |
|
|
Возможность зажима трех кулачкового патрона |
мм |
10ʺ/ø254 |
|
|
Тип привода зажима патрона |
тип |
гидравлика |
|
|
Мощность главного двигателя |
кВт |
15/18,5 |
|
|
Максимальная частота вращения шпинделя |
об/мин |
3500 |
|
|
Макс. крутящий момент шпинделя |
Нм |
90 |
|
|
Контроллер |
FANUC |
||
|
Мощность серводвигателей осей X/Z |
кВт |
3,1/3,9 |
|
|
Зона обработки |
Максим. диаметр поворота над станиной |
мм |
650 |
|
Максимальная длина точения |
мм |
650 |
|
|
Максимальный диаметр точения |
мм |
420 |
|
|
Максимальный диаметр прутка |
мм |
75 |
|
|
Перемещение по оси Z |
мм |
650 |
|
|
Перемещение по оси X |
мм |
275 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
|
Ускоренное перемещение по оси X |
м/мин |
30 |
|
|
Ход задней бабки |
мм |
625 |
|
|
Конус пиноли |
тип |
МТ 5 |
|
|
Максимальное расстояние между центрами |
мм |
578 |
|
|

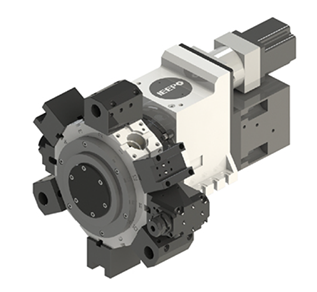

Револьверная головка (опция) |
Форма привода револьверной головки |
тип |
сервомотор |
|
Максимальное вращение башни |
мм |
480 |
|
|
Количество позиций инструментов |
шт |
12 |
|
|
Сечение державки |
мм |
25×25 |
|
|
Диаметр расточной державки |
мм |
40 |
|
|
Точность |
Точность позиционирования |
мм |
±0,005 |
|
Повторяемость |
мм |
±0,005 |
|
|
Другое |
Максимальная потребная мощность |
кВА |
26 |
|
Емкость бака для СОЖ |
л |
240 |
|
|
Габариты станка Д х Ш х В |
мм |
2800×1800×1980 |
|
|
Вес машины |
кг |
5000 |
|

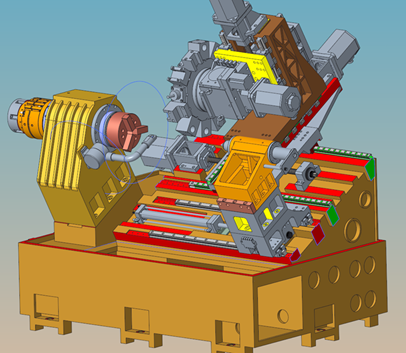

Основные части узлов станка
|
Компонент, узел |
Наименование |
Производитель |
|
Линейные направляющие качения |
Оси X/Z типоразмер 30 мм |
PMI/THK |
|
X/Z Ø32×10 |
PMI/THK |
|
|
Шпиндельный узел |
Подшипники |
NTN/NSK Япония |
|
Шпиндель |
Rick/Taiwan Luo Yi |
|
|
Подшипник ходовых винтов XZ |
Подшипник |
TPI/NSK |
|
Система подачи СОЖ |
Помпа |
Совместное предприятие |
|
Централизованная система смазки
|
Смазочное устройство |
Совместное предприятие |
|
Электрические компоненты |
Контроллер |
FANUC |
|
Серводвигатель шпинделя |
||
|
Серводвигатели осей X/Z |
||
|
Револьверная головка |
|
Совместное предприятие |
|
Компоненты трансмиссии |
Муфты по осям X/Z |
Южная Корея |
|
Теплообменник |
|
Совместное предприятие Elpaie |
Спецификация поставки ZF-2500Т
|
Наименование продукции |
Кол. |
|
Токарный станок с ЧПУ ZF-2500Т в следующей комплектации: · 3500 об/мин шпиндель · Инструментальный магазин на 12 инструмента · Система ЧПУ FANUC · Приводная револьверная головка BMT 65 (опция) · Цветной TFT дисплей · Устройство измерения инструмента Renishaw HPRA RPE · Централизованная система автоматической смазки · Порт флэш карты · Автоматическая система подачи СОЖ · Инструменты и бокс-сет для инструментов · Освещение рабочей зоны · Сигнальная лампа режимов работы станка · Трансформатор · Теплообменник эл. шкафа · Стружечный конвейер · Инструкции по эксплуатации механических и электрических приборов · Фундаментные болты и подушки |
1 |
