Вертикально-токарный станок с ЧПУ QZT6-60H

*На фотографиях станок может быть показан с дополнительными опциями, не включенными в предложение

Техническое описание и ключевые особенности QZТ6-60H

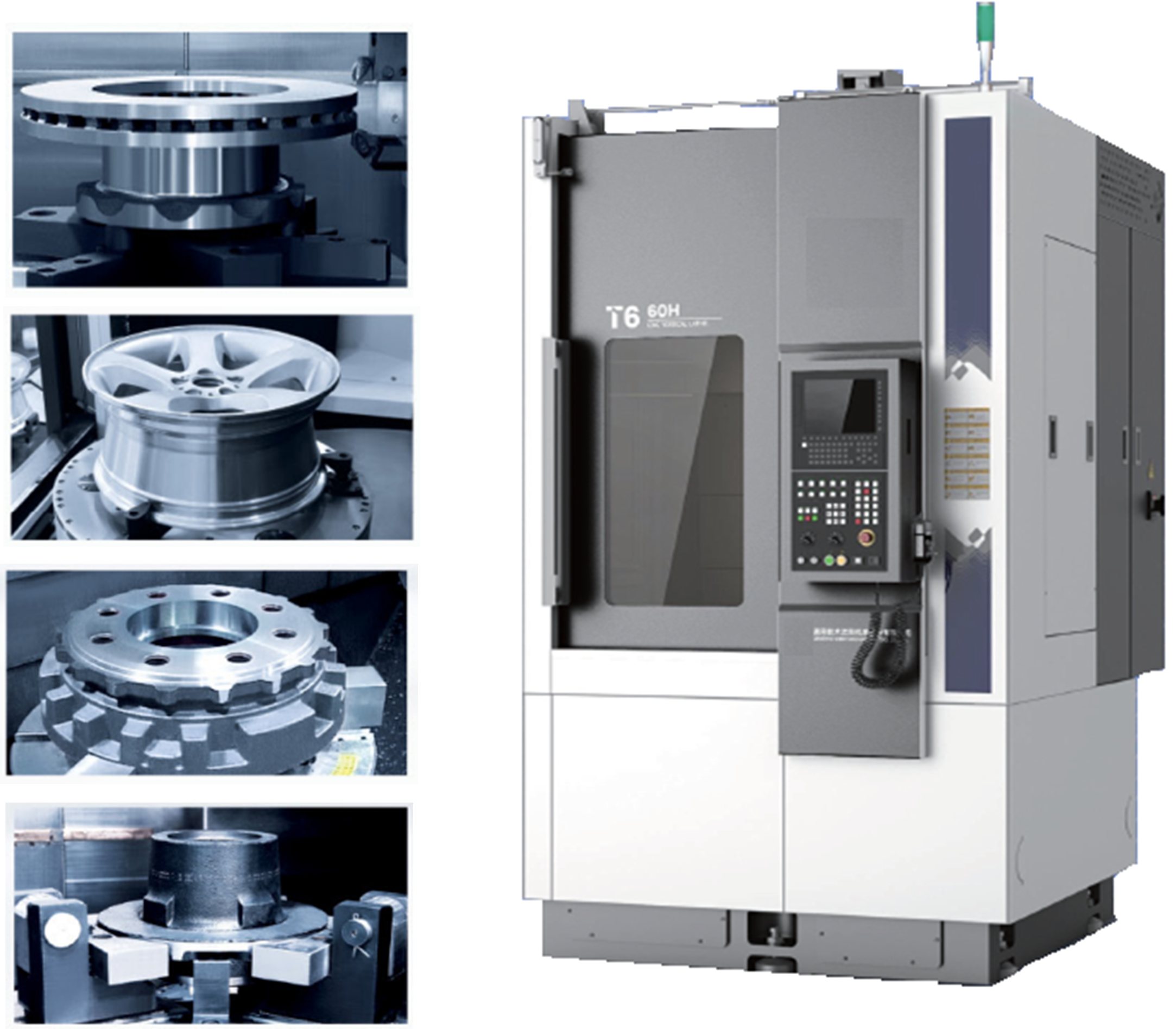

QZТ6-60H - высокопроизводительные вертикальные токарные обрабатывающие центры с ЧПУ предназначены для обработки тормозных дисков, тормозных барабанов, фланцев, ступиц и клапанов в массовом и мелкосерийном производстве и являются предпочтительным выбором для многих производителей по всему миру. Основное отличие Т6-60Н от прежних моделей, это наличие револьверной головки IEEPO с приводом на 12 инструментальных держателей типа ВМТ-65. Жёсткая турель с высокой скоростью индексации и приводным инструментом, позволяет выполнять на станке операции сверления, фрезерования и нарезание резьбы метчиками, резьбовыми фрезами и резцами за одну установку совместно с другими токарными операциями. Полное изготовление деталей происходит без дорогого вертикально-фрезерного обрабатывающего центра, с концентрацией всех операций на одном рабочем центре, что существенно снижает потребности в производственных площадях и затраты/себестоимость производства конечного изделия в целом. Оператор может работать одновременно на двух станках. Быстрое и эффективное удаление стружки и система разделения масла - СОЖ делают рабочие места производства более экологичными и престижными.

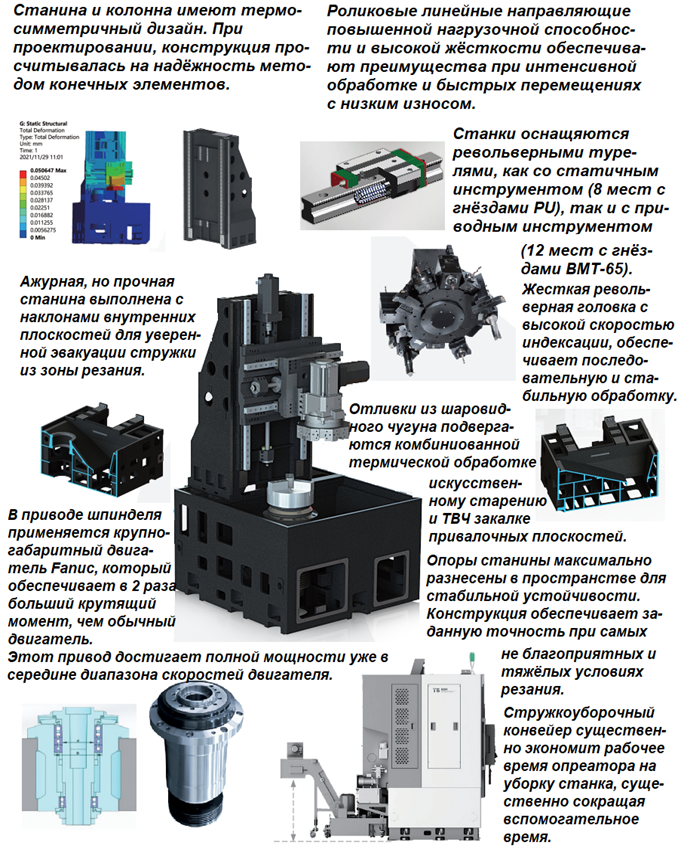

Структурные характеристики QZТ6-60H

*На фотографиях станок может быть показан с дополнительными опциями, не включенными в предложение

Технические параметры QZТ6-60H

Параметры/характеристики	Ед. изм.	QZT6-60H
Ключевые
Торец шпинделя	-	А2-11
Макс. скорость вращения шпинделя	об/мин	2500
Макс. крутящий момент	Нм	1160
Макс. мощность на шпинделе, (40%-S6/100%-S1)	кВт	22,0/30,0
Диаметр подшипников шпинделя	мм	220
Макс. мощность сервопривода оси Х	кВт	5,0
Макс. мощность сервопривода оси Z	кВт	5,0
Диаметр патрона (опционально)	дюйм	15 (18/21)
Тип смазки подшипника шпинделя (пластичная)	-	Grease
Макс. грузоподъёмность стола (+патрон и кулачки)	кг	400
Рабочая зона
Макс. допустимый диаметр устанавл. заготовки	мм	700
Макс. допустимый диаметр точения	мм	600
Макс. высота точения	мм	650
Перемещение по Оси Z	мм	653
Перемещение по Оси X	мм	330
Ось Z	м/мин	20
Ось Х	м/мин	20
Направляющие	тип	качения/ролики
Измерительная система
Принцип позиционирования по осям X/Z	-	Абсолют. круг. энкодер
Точность позиционирования (X/Z)	мм	0,008/0,008
Повторяемость (X/Z)	мм	0,005/0,005
Револьверная головка
Сервотурель	-	приводная
Количество инструментальных станций		12
Сечение державки/диаметр борштанги		□25/ø40
Револьверная головка с приводом (производитель)	-	IEEPO
Тип диска турели (держателя инструментов)	-	ВМТ65
Макс. скорость вращения режущего инструмента	об/мин	4000
Мощность привода вращения инструмента	кВт	4,5
Макс. крутящий момент приводного инструмента	Нм	100
Электросеть
Напряжение сети	В	3 фазы-380±10%
Частота сети	Гц	50±1%
Максимальная установочная мощность	кВА	80
Номинал линейного защитного предохранителя 400В	А	100
Линейный автоматический регулятор на 400В	А	80
Сечение силового кабеля, не менее	мм²	4×10
Гидростанция
Максимальное рабочее давление	бар	60
Объём гидробака	л	35
Расход масляного насоса	л/мин	24
Система охлаждения зоны резания/СОЖ
Объём бака	л	150
Производительность насоса	л/мин	30
Рабочее давление СОЖ	бар	5
Другие
Контроллер FANUC	-	0i-TF
Уровень шума на рабочем месте оператора	дБ (А)	≤80
Вес станка нетто (около)	кг	7500
Необходимое пространство для станка (Д×Ш×В)	мм	2235×1570×3030

Стандартная комплектация станков

· Контроллер Fanuc 0i-TF-5 PLUS

· Гидравлический патрон (с мягкими губками) и вращающийся цилиндр

· Роликовые направляющие

· Цепной транспортер для стружки

· Трехцветная лампа/рабочая лампа освещения

· Автоматическая система смазки

· Гидравлическая система

· Ножной переключатель для зажима патрона

Опциональное оснащение

· Механическая револьверная головка

· Вертикальная револьверная головка

· Токарно-фрезерный шпиндель

· Уловитель масляного тумана

· Линейный энкодер

· Резервуар для воды высокого давления

· Магнитный скребковый конвейер для стружки

· Увеличение колонны

· Устройство для контроля оснастки

· Устройство для контроля цилиндров

· Пневматическая дверь

· Влагомаслоотделитель

· Магазин ATC

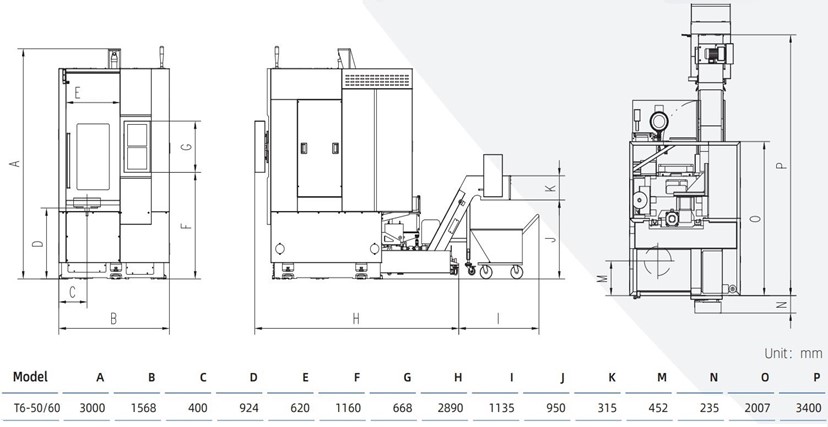

Компоновка машин (необходимое пространство для размещения)

Поставочная комплектация QZT6-60H

№	Наименование продукта/оснащения	Кол
1	Вертикальный токарно-фрезерный центр с ЧПУ QZT6-60H. Контроллер Fanuc 0i-TF-5 PLUS. В стандартной конфигурации с подготовкой к установке опций.	1
2	Основная упаковка (packing box) размером 2800x2150x3500 мм. Упаковка стружечного конвейера размером 4100x1900x2000 мм.	1+1
3	Монтаж оси C и крепежные детали, тормозной диск, группа клапанов оси C, замена ремня ГРМ и шкива, синусоидальный энкодер.	1
4	Гидравлический 15-дюймовый токарный патрон + цилиндр 200-ой спецификации с комплектом мягких кулачков	1
5	Револьверная турель IEEPO с высотой центров 125 мм. 12-позиционный дисковый держатель для приводного инструмента типа BMT-65 (не включает держателей инструментов)	1
6	Держатель приводного инструмента, аксиальный (0°)	1
7	Держатель приводного инструмента, радиальный (90°)	1
8	Подача СОЖ под давлением 2 МПа (включая насос) + выкатной бак.	1
9	Резцедержатель для наружного инструмента	1
10	Резцедержатель для внутреннего инструмента	1
11	Резцедержатель для торцевого канавочного резца	1

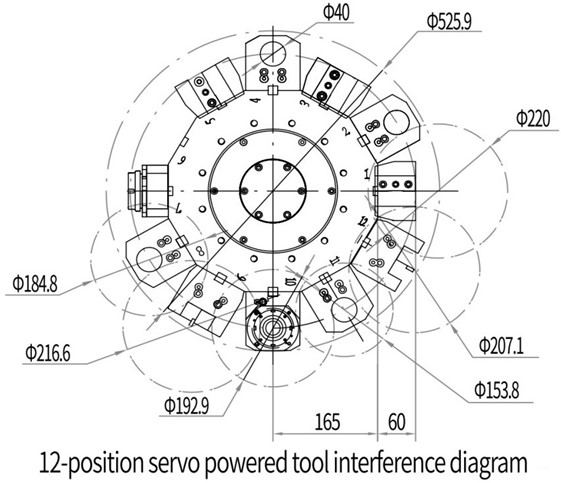

Интерфейс горизонтальной 12-позиционной турели QZT6-60Н
с приводным держателем инструментов ВМТ-65

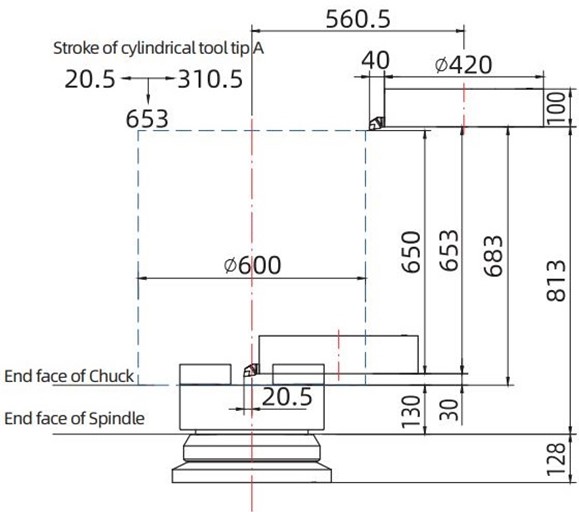

Диапазон механической обработки (рабочая зона) QZT6-60Н

Операционная среда для работы станков (Рекомендации производителя)

* Рабочая среда станков напрямую связана с производительностью и успешной эксплуатацией. Если температура слишком высока, механизм управления в системе ЧПУ выйдет из строя или возникнет проблема; при слишком низкой температуре ухудшится условия работы системы смазки и гидравлической системы, что приведет к выходу станков из строя или повреждению их узлов. Поэтому мы настоятельно рекомендуем эксплуатировать это оборудование при следующих условиях:

* Центры следует размещать в закрытом помещении и в сухом месте. Поверхность основания для размещения станков должна быть изготовлена в соответствии с требованиями к установке станков («Руководство по установке оборудования» предоставляются Покупателю после подписания Контракта на поставку).

* Напряжение питания: номинальное напряжение питания AC380V, диапазон колебаний напряжения ±10 и частота питания: 50 Гц ± 1 Гц.

* За пределами этого диапазона пользователям необходимо самостоятельно приобретать регулируемый источник питания.

* Температура окружающего воздуха: в пределах 5 ℃ ~ 40 ℃; а средняя температура в течение 24-х часов не должна превышать 35 ℃

* Влажность: максимальная температура составляет 40 ℃, относительная влажность не должна превышать 35%, а изменение влажности не должно вызывать образования конденсата.

* Концентрация пыли в воздухе не должна превышать 10 мг/м3 и не должна содержать кислоты, соли и агрессивные газы.
