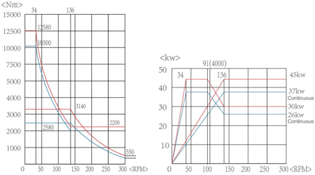

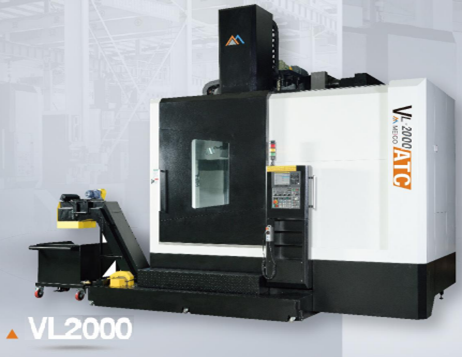

Параметры

Скорость двигателя

Скорость шпинделя

Редукция

Высокая передача

1 500 ~ 3 290

136 ~ 300

1:10,98

Пониженная передача

1 500 ~ 6 000

34 ~ 136

1:43,92

Ведущая шестерня изготовлена из высококачественной легированной никель-хром-молибденовой стали, с высокой точностью после соответствующей термической обработки и прецизионного шлифования.

     Технические параметры шпинделя выше, чем у аналогов на мировом рынке. Шпиндель оснащён подшипниками серии NN, которые выдерживают осевые и радиальные нагрузке при тяжёлой длительной работе, что позволяет длительно поддерживать заданную точность обработки.

Наименование параметров

Ед. изм.

Значение

Эксплуатаци-онные

Количество координат

оси

5

Направляющие

-

скольжения

Количество суппортов

-

1

Тип конструкции

с консольным столом

Станина

цельнолитая/чугун

Рабочий стол

Диаметр рабочего стола (4-х кулачковый ручной патрон)

мм

2 000

Индексация поворота стола (ось С)

град

0,001˚×360 ˚

Максимальная нагрузка на рабочий стол

кг

12 000

Максим. диаметр обрабатываемой заготовки на столе

мм

2 500

Максим. диаметр устанавл. заготовки на стол с защитой

мм

2 500

Максимальная высота устанавливаемой заготовки на стол

мм

1 800

Расстояние от посадочного места инструмента до плоскости рабочего стола

мм

2 000

Перемещения

Размер штосселя/плунжера

мм

□ 250×250

Ось X (горизонтальное перемещение каретки штосселя вдоль балки)

мм

+ 1 350 ~ - 1 000

Ось Z (вертикальное перемещение штосселя)

мм

1 200

Перемещение по вертикали поперечной балке

мм

1 200

Скорости и подачи

Диапазон рабочих подач

мм/об

0,001 ~ 500

Скорости ускоренных перемещений

Ось X

м/мин

10

Ось Z

м/мин

10

План-шайба

Скорость вращения основного шпинделя (стола)

об/мин

1 ~ 150

Мощность сервомотора основного шпинделя (стола)

кВт

60/75

Макс. крутящий момент основного шпинделя (стола)

Нм

67 000

Диаметр опорного подшипника основного шпинделя

мм

1 028,7

Оптическая линейка оси С

-

да

Фрезерный шпиндель

Тип привода

мотор-шпиндель

Мощность сервомотора

кВт

15,0/18,5

Скорость вращения

об/мин

50 ~ 2 500

Макс. крутящий момент

Нм

730

Способ охлаждения

масляный чиллер

Сервомоторы

Мощность оси X

кВт

6,0

Мощность оси Z

кВт

9,0

Мощность оси C

кВт

5,5

Контроллер

FANUC 0i-TF

Точность

Точность позиционирования оси С (4×90˚)

угл. сек

±3ʺ

Повторяемость позиционирования оси С (4×90˚)

угл. сек

±3ʺ

Точность прямолинейного позиционирования

мм

±0,006

Повторяемость прямолинейного позиционирования

мм

±0,003

Магазин

инструментов

Автоматическая смена

-

да

Емкость инструментального магазина

шт

16

Алгоритм выбора инструмента

по кратчайшей траектории

Тип механизма смены инструмента

ATС+C

зонт

Инструментальный конус базовой фрезерной оправки

-

ВТ50

Размер державки токарного инструмента

мм

□32×32

Максимальный вес фрезерного инструмента

кг

18

Максимальный вес токарного инструмента

кг

50

Диаметр несущего подшипника диска инструментов

мм

450

Монтаж

Специальный фундамент

требуется

Анкерование/крепление станка к фундаменту

требуется

Другое

Требуемое давление сжатого воздуха

кгс/см²

6

Суммарная потребность в электроэнергии (мощность)

кВА

115 с ATC

Емкость бака для СОЖ

л

550

Площадь пола и высота (длина × ширина × высота)

мм

5650×8600×6770

Масса нетто

кг

56 000

№

Спецификация

Кол

1

Рабочий стол: Ø2000 с 4-х кулачковым ручным патроном

1

2

Размер штосселя: 250x250 мм

1

3

Кожуха из листового металла

1

4

Стружечный конвейер

1

5

Встроенная автоматическая система подачи СОЖ

1

6

Устройство продувки инструмента сжатым воздухом

1

7

Полностью автоматическая система смазки

1

8

Устройство принудительной смазки редуктора

1

9

Устройство автоматического отключения питания, функция М30

1

10

Кондиционер электрошкафа

1

11

Блок гидравлической системы (вентилятор с воздушным охлаждением)

1

12

Рабочая лампа освещения

1

13

3-х цветный индикатор режима работы

1

14

Защита дверей

1

15

Бокс с инструментами

1

16

Установочные опоры и регулировочные болты для выставления станка по уровню

1

17

Функция управления ЧПУ Fanuc 0i-TF (10,4 "ЖК-дисплей)

1

18

Двигатель шпинделя 60/75 кВт

1

19

Определение абсолютного положения оси X/Z

1

20

Оптическая линейка по оси C

1

21

Кабель-каналы X/Z

1

22

Руководства по эксплуатации и техническому обслуживанию

1

23

Лист проверки точности

1

24

Трансформатор 100кВА (380 В - 220 В, трехфазный, 50/60 Гц)

1

25

Двухступенчатый редуктор

1

26

Масло – водо - отделитель дискового типа - скимер

1
